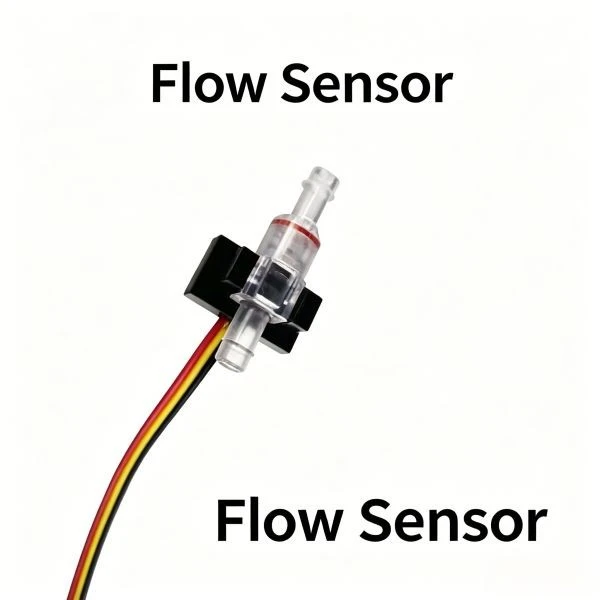

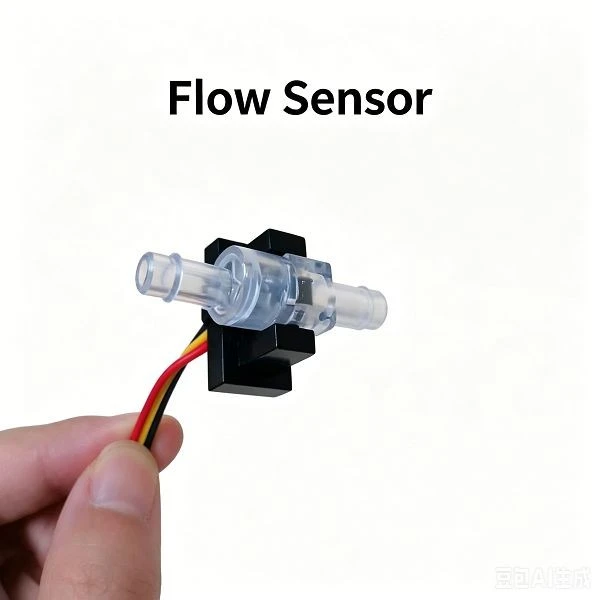

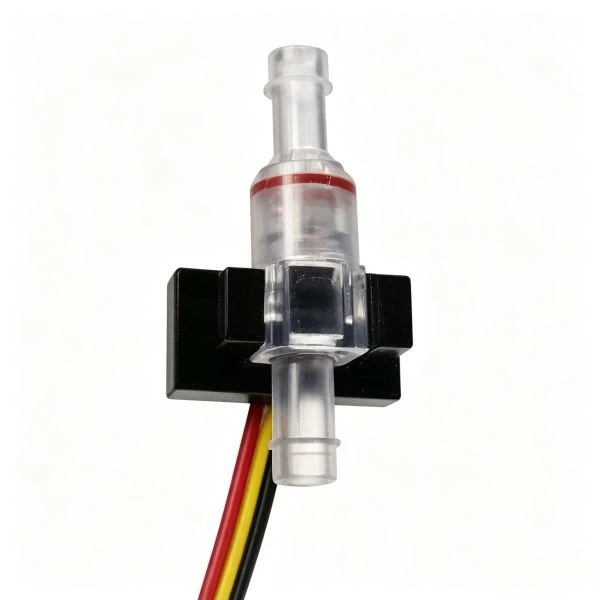

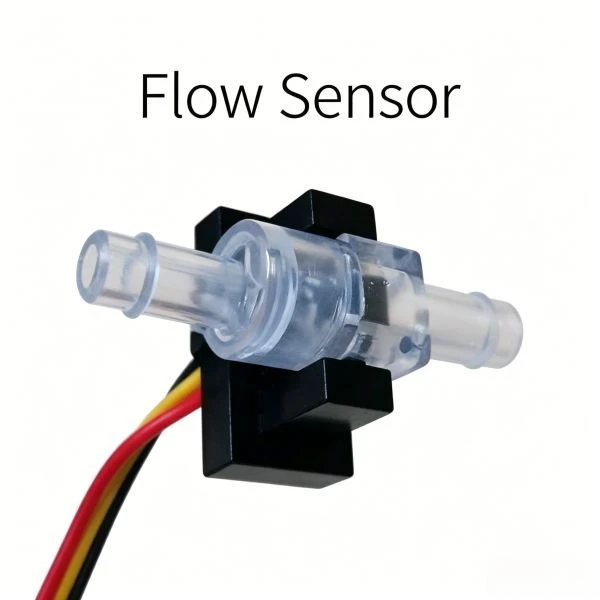

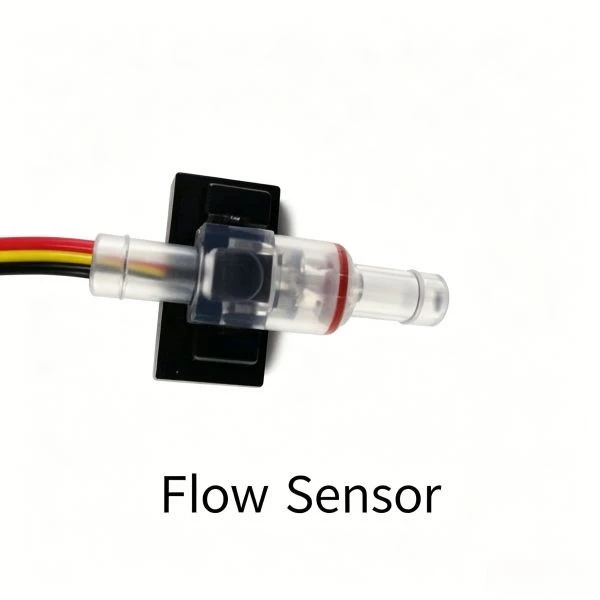

Presentació delSensor de nivell de líquid de la canonada FH-504, una solució sòlida dissenyada per al{0}}monitoratge en temps real de la presència de líquids dins dels tubs. A diferència dels interruptors de flotador mecànics tradicionals, aquest sensor òptic detecta els nivells de líquid sense peces mòbils, garantint un risc de fuites zero i una durabilitat a llarg termini-. El sensor presenta una estructura en forma de T-con juntes de canonades de connexió ràpida-, la qual cosa permet una fàcil integració en diversos camins de fluids. Emet un senyal de tensió directament proporcional al nivell de líquid, que es pot llegir pel port A/D d'un MCU per calcular el cabal o el volum. Construït per durar amb una vida útil de 50.000 hores, funciona de manera fiable a temperatures que van des dels -20 graus fins als 80 graus.
Característiques del producte

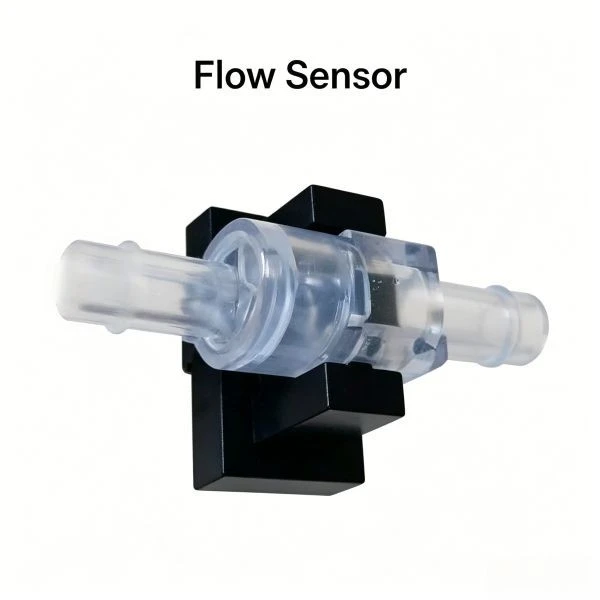

Disseny compacte de canonades:Estructura en forma de -T amb connectors de canonades integrats per a una fàcil instal·lació en-línia i un mínim d'espai.
Alta fiabilitat:La detecció òptica-sòlida elimina el desgast mecànic, proporcionant una solució-sense manteniment amb una vida útil de 50.000 hores
Ampli rang de voltatge:Funciona de manera estable amb 3,0 V a 5,5 V CC, el que el fa compatible amb una varietat de sistemes de microcontroladors.
Protecció robusta:Compta amb una classificació IP67 (segons les especificacions mecàniques del full de dades) i pot suportar pressions de fins a 100 kPa.
Principi de funcionament
Aquest sensor funciona segons el principi derefracció òptica infraroja(no l'efecte Hall, però s'utilitza per a finalitats similars de control de flux/nivell).
Emissió de senyal:Un LED infrarojo dins del sensor emet llum.
Detecció del mitjà:
Sense líquid (aire):Quan la canonada està buida, la llum es reflecteix internament, donant lloc a aAlta tensió output (>2.8V).
Present líquid:Quan el líquid entra a la canonada, canvia l'índex de refracció, fent que la llum es refracti al líquid. Això resulta en aBaixa Tensiósortida (<0.5V).
Càlcul de cabal/nivell:L'MCU llegeix aquest canvi de tensió mitjançant un port A/D per determinar l'estat del flux o el volum de líquid.
Paràmetres del producte
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Camps d'aplicació
Aquest sensor versàtil és l'opció perfecta per a aplicacions que exigeixen una gestió precisa de fluids:

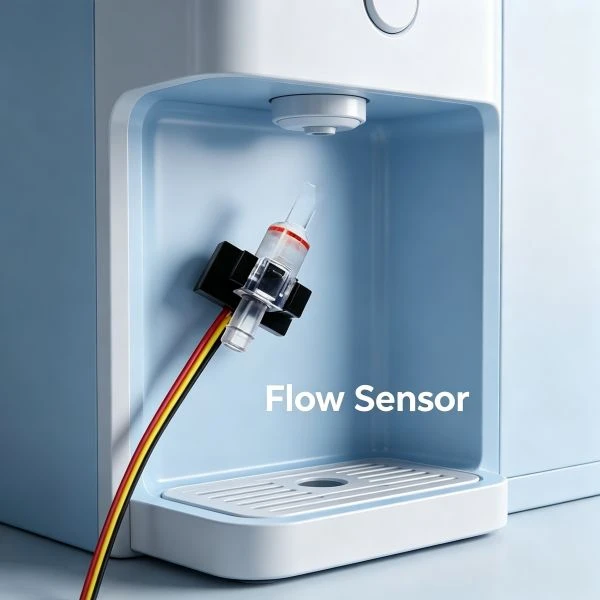

Màquines de cafè intel·ligents:Detecta els nivells d'aigua a les cambres d'elaboració per evitar el desbordament o la cocció en sec.
Analitzadors mèdics:Assegura un lliurament precís de reactius i evita bombolles d'aire en equips de diagnòstic sensibles.
Sistemes de purificació d'aigua:Controla l'estat del filtre i detecta fuites o funcionament en sec a les bombes RO.
Automatització industrial:S'utilitza en bombes dosificadores de productes químics i sistemes de circulació de refrigerant per a enclavaments de seguretat.
Mètode d'instal·lació
Per obtenir un rendiment òptim, seguiu aquestes directrius d'instal·lació:
Tallar el tub:Talleu el tub al punt de control desitjat.
Connecta:Inseriu el tub a les puntes d'entrada i sortida del sensor (assegureu-vos que estigui ajustat).
Segur:Utilitzeu llaços de cable o clips per fixar el cos del sensor si cal.
Cablejat:Connecteu els cables segons el codi de color (normalment: vermell/VCC, negre/GND, senyal/AD).
Connexió MCU:Connecteu el cable de senyal al port d'entrada A/D (analògic a digital) de l'MCU per llegir el nivell de tensió.
Opcions personalitzables
Per satisfer les especificacions diferenciades de les canonades, les condicions de qualitat de l'aigua i les necessitats d'adaptació del sistema de diferents projectes de tractament d'aigua i protecció del medi ambient, oferim serveis de personalització integrals i personalitzats:
1. Interfície de pipeline i personalització estructural
Admet el diàmetre de canonada personalitzat, la interfície de rosca, el suport de fixació d'instal·lació i la dimensió general, adaptant-se a un disseny especial de canonades i un espai d'instal·lació limitat d'equips d'enginyeria de protecció del medi ambient.
2. Personalització de paràmetres de treball
Personalitzeu el llindar d'inici de flux baix-, el rang de mesura, la resistència a la pressió i la freqüència de sortida del senyal per adaptar-vos a condicions especials de treball de flux i pressió de tractament d'aigües residuals, aigua reciclada i altres escenaris de protecció del medi ambient.
3. Anti-corrosió i personalització de protecció
Proporcioneu un recobriment anti-corrosió, anti-incrustació i materials impermeables d'-alta qualitat, admeten un grau de protecció millorat, adequats per a una qualitat d'aigua dura i condicions de treball de protecció del medi ambient exterior humit.
Per què escollir-nos
Optimització d'escenaris de protecció ambiental professionalEntenem perfectament les dures condicions de treball de les indústries del tractament de l'aigua i la protecció del medi ambient, com ara l'encrassement fàcil, la qualitat de l'aigua corrosiva i el funcionament continu-a llarg termini. Els nostres productes estan especialment optimitzats per als problemes de la indústria, amb una estabilitat i durabilitat molt millors que els sensors universals normals.
Alt cost-Rendiment de subministrament directe de fàbricaCom a fabricant d'origen, eliminem els enllaços intermedis i oferim preus de fàbrica competitius. Amb la premissa de complir amb els alts estàndards de la indústria de protecció del medi ambient, assegurem una qualitat estable del producte i ajudem els clients a reduir els costos globals d'adquisició i operació.
Qualitat fiable i servei postvenda complet{0}Oferim una garantia de 18-mesos-a llarg termini i assistència tècnica de per vida. L'equip tècnic professional ofereix una guia d'instal·lació, depuració de paràmetres i resolució de problemes postvenda per garantir un funcionament estable dels equips i projectes de protecció del medi ambient dels clients.
Suport global de personalització OEM/ODMDonem suport als serveis personalitzats d'OEM/ODM, com ara la personalització exclusiva del logotip, l'optimització estructural, l'ajust de paràmetres i la personalització de l'embalatge, satisfent les diverses necessitats de suport de les empreses globals d'equips de protecció del medi ambient i projectes d'enginyeria.
PMF
P1: Es tracta d'un sensor de flux Hall?
R: No, el PCFS-IR2125A-55 és unSensor de nivell de líquid òptic (infraroig).. Tot i que es pot utilitzar per a la detecció de flux mitjançant el seguiment de la presència de líquids, no utilitza el principi de l'efecte Hall.
P2: Quin és el tipus de senyal de sortida?
R: Emet unSenyal de tensió analògica. El nivell de tensió canvia en funció de la presència de líquid (<0.5V) or absent (>2,8 V). Aquest senyal es llegeix normalment pel port A/D d'un MCU.
P3: Quin és el rang de tensió de funcionament?
R: El sensor funciona en un ampli rang de tensió des de3,0 V a 5,5 VDC.
P4: pot suportar alta pressió?
R: Sí, el sensor té una resistència a la pressió de fins a100 kPa, el que el fa adequat per a la majoria de sistemes de fluids-accionats per bombes.
P5: Quin és el temps de resposta?
R: El sensor té un temps de resposta ràpid de100 mS, garantint la detecció-en temps real dels canvis de flux de líquid.
